CP1L KOMPAKT PLC
Programlama İçin USB Port
Fonksiyon Blokları veya Ladder İle Programlama
2 Adet 50 kHz Çift Yön Encoder yada 4 X 100 kHz Tek Yön Hızlı Sayıcı Girişi
2 Adet 100 kHz Puls Çıkışı (Transistör Çıkışlı Modeller de Mevcuttur)
2 Adet PWM Çıkışı
Opsiyonel RS232, Modbus ve Ethernet Portu
Sınıfının en iyisi kompakt makine kontrolörü
Kompakt makineler için kontrolörler söz konusu olduğunda, CP1L serisi modüler PLC özelliklerine sahip mikro-PLC kompaktlığı sunmaktadır. Üstün pozisyonlandırma özelliği dahil olmak üzere göreceli olarak daha basit uygulamaları kontrol etmeniz için gerekli tüm fonksiyonelliğe sahiptir. Bundan da önemlisi bazı CP1L modelleri, size izleme, işletim, kayıt ve uzaktan erişim için esnek bağlantı sunmak için gömülü bir Ethernet portuna sahiptir. CP1L, seri haberleşme veya analog I/O için bir dizi opsiyonel kartla ve daha fazla I/O gereken durumlarda diğer genişletme üniteleri ile tamamlanır.
Hızlı ve çok yönlü haberleşme
Esnek ve hızlı olmanın yanı sıra aynı zamanda düşük maliyetli bir haberleşme, günümüzün rekabetçi pazarının vazgeçilmez unsurlarındandır. Bu durum, sadece makinelerle içeriden bağlantı kurmak için değil aynı zamanda makinenin çalışması, veri kayıtlarını tutması ve uzaktan erişilebilmesi için makine dışında da gerekli olan kompakt PLC’ler için de geçerlidir. Bu gereksinimi aklında tutan Omron, CP1 ailesine seri ve Ethernet ağ haberleşmesi için mükemmel özellikler kazandırmıştır. Ayrıca, Omron seri bağlantı için esnek ve ekonomik seçenekler sunmaktadır.
Kolay pozisyonlandırma fonksiyonları
CP1 ailesi, pozisyon kontrolü görevlerini yerine getirecek şekilde tasarlanmıştır. Dört adede kadar servo sürücü ekseni yüksek hızlı puls çıkışlarıyla kontrol edilirken yüksek hızlı puls girişleri dört adede kadar enkoderin bağlanmasına olanak sağlar. Fonksiyon Bloğu veya standart fonksiyonlarla, özel hareket kartlarına veya genişletme ünitelerine gerek olmadan kolayca kontrol sağlanabilir. Ayrıca, hızlı seri portlar sayesinde CP1 ailesi basit pozisyonlandırma görevlerini uygulayabilir. Modbus Fonksiyon Blokları kullanıldığında, 31 adede kadar invertör gerçek zamanlı olarak kontrol edilebilir.
Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Teknik Bilgiler
|
CPU Modeli
|
Özellikler | Model | ||||
| CPU Tipi | Giriş Beslemesi | Çıkış Tipi | Giriş | Çıkış | ||
| CP1L-EM CPU Ünitesi 40 Nokta |
Memory capacity: 10K steps High-speed counters: 100 kHz, 4 axes Pulse outputs: 100 kHz, 2 axes (Models with transistor outputs only) Built in Ethernet |
DC Güç | Röle Çıkış | 24 | 16 | CP1L-EM40DR-D |
| Transistor Çıkış NPN |
CP1L-EM40DT-D | |||||
| Transistor output PNP |
CP1L-EM40DT1-D | |||||
| CP1L-EM CPU Ünitesi 30 Nokta |
Memory capacity: 10K steps High-speed counters: 100 kHz, 4 axes Pulse outputs: 100 kHz, 2 axes (Models with transistor outputs only) Built in Ethernet |
DC Güç | Röle Çıkış | 18 | 12 | CP1L-EM30DR-D |
| Transistor Çıkış NPN |
CP1L-EM30DT-D | |||||
| Transistor output PNP |
CP1L-EM30DT1-D | |||||

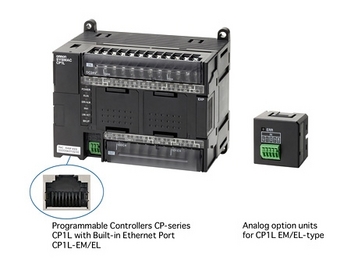

| CP1L-EL CPU Ünitesi 20 Nokta |
Memory capacity: 5K steps High-speed counters: 100 kHz, 4 axes Pulse outputs: 100 kHz, 2 axes (Models with transistor outputs only) Built in Ethernet |
DC Güç | Röle Çıkış | 12 | 8 | CP1L-EL20DR-D |
| Transistor Çıkış NPN |
CP1L-EL20DT-D | |||||
| Transistor output PNP |
CP1L-EL20DT1-D | |||||
|
CPU Unitesi
|
Özellikler | Model | ||||
| CPU | Besleme Voltajı | Çıkış Tipi | Giriş | Çıkış | ||
| CP1L-M CPU 60 I/O | Hahıza Kapasitesi: 10K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 36 | 24 | CP1L-M60DR-A |
| Transistor Çıkış NPN | CP1L-M60DT-A | |||||
| 24VDC | Role Çıkış | CP1L-M60DR-D | ||||
| Transistor Çıkış NPN | CP1L-M60DT-D | |||||
| Transistor Çıkış PNP | CP1L-M60DT1-D | |||||
| CP1L-M CPU 40 I/O | Hahıza Kapasitesi: 10K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 24 | 16 | CP1L-M40DR-A |
| Transistor Çıkış NPN | CP1L-M40DT-A | |||||
| 24VDC | Role Çıkış | CP1L-M40DR-D | ||||
| Transistor Çıkış NPN | CP1L-M40DT-D | |||||
| Transistor Çıkış PNP | CP1L-M40DT1-D | |||||

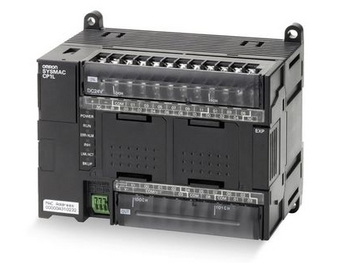

| CP1L-M CPU 30 I/O | Hahıza Kapasitesi: 10K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 18 | 12 | CP1L-M30DR-A |
| Transistor Çıkış NPN | CP1L-M30DT-A | |||||
| 24VDC | Role Çıkış | CP1L-M30DR-D | ||||
| Transistor Çıkış NPN | CP1L-M30DT-D | |||||
| Transistor Çıkış PNP | CP1L-M30DT1-D | |||||
| CP1L-L CPU 20 I/O | Hahıza Kapasitesi: 5K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 12 | 8 | CP1L-L20DR-A |
| Transistor Çıkış NPN | CP1L-L20DT-A | |||||
| 24VDC | Role Çıkış | CP1L-L20DR-D | ||||
| Transistor Çıkış NPN | CP1L-L20DT-D | |||||
| Transistor Çıkış PNP | CP1L-L20DT1-D | |||||
| CP1L-L CPU 14 I/O | Hahıza Kapasitesi: 5K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 8 | 6 | CP1L-L14DR-A |
| Transistor Çıkış NPN | CP1L-L14DT-A | |||||
| 24VDC | Role Çıkış | CP1L-L14DR-D | ||||
| Transistor Çıkış NPN | CP1L-L14DT-D | |||||
| Transistor Çıkış PNP | CP1L-L14DT1-D | |||||
| CP1L-L CPU 10 I/O | Hahıza Kapasitesi: 5K steps Hızlı Sayıcı: 100 kHz, 4 axes Pulse çıkışı:100 kHz, 2 axes (Sadece Transistör çıkışlı modellerde) | 100-240VAC | Role Çıkış | 6 | 4 | CP1L-L10DR-A |
| Transistor Çıkış NPN | CP1L-L10DT-A | |||||
| 24VDC | Role Çıkış | CP1L-L10DR-D | ||||
| Transistor Çıkış NPN | CP1L-L10DT-D | |||||
| Transistor Çıkış PNP | CP1L-L10DT1-D | |||||
| Ürün | Özellikler | Model |
| RS-232 İlave Modül | CP1W-CIF01 | |
| RS-422A/485 İlave Modül | CP1W-CIF11 | |
| RS-422A/485 İlave Modül | CP1W-CIF12 | |
| Ethernet İlave Modül | CP1W-CIF41 |
| Ürün | Ürün Tipi | Özellikler | Model | ||
| Giriş | Çıkış | Çıkış Tipi | |||
| CP1W İlave Modül | Giriş Ünitesi | 8 | --- | --- | CP1W-8ED |
| Çıkış Ünitesi | --- | 8 | Relay | CP1W-8ER | |
| Transistor NPN | CP1W-8ET | ||||
| Transistor PNP | CP1W-8ET1 | ||||
| Çıkış Ünitesi | --- | 16 | Relay | CP1W-16ER | |
| Transistor NPN | CP1W-16ET | ||||
| Transistor PNP | CP1W-16ET1 | ||||
| Çıkış Ünitesi | --- | 32 | Relay | CP1W-32ER | |
| Transistor NPN | CP1W-32ET | ||||
| Transistor PNP | CP1W-32ET1 | ||||
| Giriş Çıkış Ünitesi | 12 | 8 | Relay | CP1W-20EDR1 | |
| Transistor NPN | CP1W-20EDT | ||||
| Transistor PNP | CP1W-20EDT1 | ||||
| Giriş Çıkış Ünitesi | 24 | 16 | Relay | CP1W-40EDR | |
| Transistor NPN | CP1W-40EDT | ||||
| Transistor PNP | CP1W-40EDT1 | ||||
| CP1W İlave Modül | Analog Giriş Ünitesi | 4 analog giriş nput range: 0 to 5 V, 1 to 5 V, 0 to 10 V,±10 V, 0 to 20 mA, or 4 to 20 mA. çözünürlük: 1/6000 | CP1W-AD041 | ||
| Analog Çıkış Ünitesi | 2 analog çıkış Output range: 1 to 5 V, 0 to 10 V, ±10 V, 0 to 20 mA, or 4 to 20 mA. çözünürlük: 1/6000 | CP1W-DA021 | |||
| 4 analog çıkış Output range: 0 to 5 V, 1 to 5 V, 0 to 10 V, ±10 V, 0 to 20 mA, or 4 to 20 mA. çözünürlük: 1/6000 | CP1W-DA041 | ||||
| Analog I/O Unitesi | 2 analog inputs and 1 analog output Input range: 0 to 5 V, 1 to 5 V, 0 to 10 V, ±10 V, 0 to 20 mA, or 4 to 20 mA. Output range: 1 to 5 V, 0 to 10 V, ±10 V, 0 to 20 mA, or 4 to 20 mA. çözünürlük: 1/6000 | CP1W-MAD11 | |||
| Isı Kontrol Ünitesi | 2 termokupl girişi K ve j | CP1W-TS001 | |||
| 4 termokupl girişi K ve j | CP1W-TS002 | ||||
| 2 PT100 girişi | CP1W-TS101 | ||||
| 4 PT100 girişi | CP1W-TS102 | ||||
| CompoBus/S | CompoBus/S slave 8 inputs and 8 outputs | CP1W-SRT21 | |||
| I/O Link Unit | |||||
