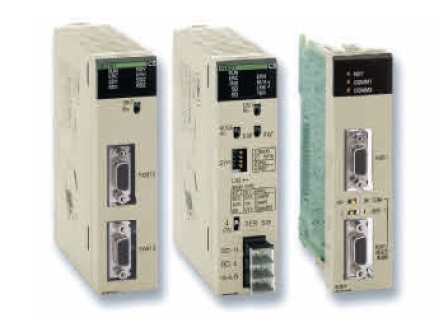

CS Serisi Haberleşme Üniteleri
Standart veya Kullanıcı Tanımlı Tüm Haberleşmelere Açıktır
CS1 hem standart açık ağ arayüzlerini hem de düşük maliyetli, yüksek hızlı özel ağ
bağlantılarını destekler. PLC’ler veya daha yüksek seviye bilgi sistemleri arasındaki
veri iletimleri Seri veya Ethernet bağlantıları ya da kullanımı kolay Controller Link ağı
ile yapılabilir.
Omron 2 ana saha ağını destekler, DeviceNet ve PROFIBUS-DP. Yüksek hızlı saha
I/O’ları için, Omron’un kendi CompoBus/S’i inanılmaz bir montaj kolaylığı sağlar.
Uygulamaya özel çok çeşitli protokolleri oluşturmak için tamamen kullanıcı tarafından
yapılandırılabilen seri ve CAN tabanlı haberleşme kullanılabilir. EtherNet/IP üniteleri,
PLC’ler arasında büyük miktarda veri paylaşmak için bağlantı fonksiyonları sağlar.
PROFINET-IO kontrolörü, SmartSlice modüler I/O sistemi ile birlikte, kontrolör ve ağ
yedeklemeli eternet bazlı I/O sunar.
Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Döküman Bulunamadı
Teknik Bilgiler
| Tip | Portlar Protokoller | Ünite sınıfı | Açıklamalar | Bağlantı tipi | Sipariş kodu | ||
| Serial | 2 × RS-232C | CompoWay/F, Host Link, NT link, Modbus, User-defined | CPU bus unit | – | 9-pin D-Sub | CS1W-SCU21-V1 | |
| Serial | 2 × RS-232C/RS-485 | CompoWay/F, Host Link, NT link, Modbus, User-defined | CPU bus unit | – | 9-pin D-Sub | CS1W-SCU31-V1 | |
| Serial | 2 × RS-232C | CompoWay/F, Host Link, NT link, Modbus, User-defined | CPU option board | – | 9-pin D-Sub | CS1W-SCB21-V1 | |
| Serial | 1 × RS-232C + 1 × RS-422/RS-485 |
CompoWay/F, Host Link, NT link, Modbus, User-defined | CPU option board | – | 9-pin D-Sub | CS1W-SCB41-V1 | |
| GP-IB | Master/Slave selectable | GP-IB instrument communication | Special I/O unit | – | GP-IB | CS1W-GPI01 | |
| Ethernet | 1 × 100 Base-Tx | UDP, TCP/IP, FTP server, SMTP (e-mail), SNTP (time adjust), FINS routing, socket service |
CPU bus unit | – | RJ45 | CS1W-ETN21 | |
| Controller link | 2-wire twisted pair | Omron proprietary | CPU bus unit | – | 2-wire screw + GND | CS1W-CLK23 | |
| Optical HPCF | – | 2 × HPCF connector | CS1W-CLK13 | ||||
| Optical graded-index fiber | – | 4 × ST connector | CS1W-CLK53 | ||||
| EtherNet/IP | 1 × 100 Base-Tx | EtherNet/IP, UDP, TCP/IP, FTP server, SNTP, SNMP | CPU Bus unit | 31 mm | RJ45 | CS1W-EIP21 | |
| DeviceNet | 1 × CAN | DeviceNet | CPU bus unit | – | 5-p detachable | CS1W-DRM21-V1 | |

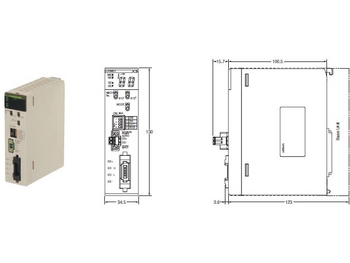

| CompoNet | 4-wire, data + power to slaves (Master) | CompoNet (CIP-based) | Special I/O unit | – | 4-p detachable IDC or screw | CS1W-CRM21 | |
| CompoBus/S | 2-wire (Master) | Omron proprietary | Special I/O unit | – | 2-wire screw + 2-wire power | CS1W-SRM21 | |
| PROFIBUS-DP | 1 × RS-485 (Master) | DP, DPV1 | CPU bus unit | – | 9-pin D-Sub | CS1W-PRM21 | |
| CAN | 1 × CAN | CANopen, User-defined | CPU bus unit | – | 5-p detachable | CS1W-CORT21 | |
| PROFINET IO | 1 × 100 Base-Tx PROFINET IO controller | FINS UDP | CPU bus unit | – | RJ45 | CS1W-PNT21 | |

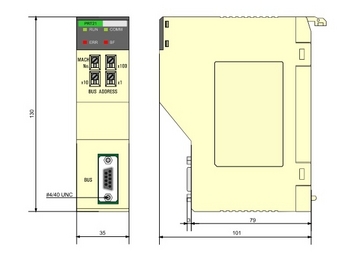

| PROFIBUS-DP | 1 × RS-485 (Slave) | DP | C200H special I/O unit | C200H units cannot be used on CS1D systems | 9-pin D-Sub | C200HW-PRT21 | |
| Tanım | Bağlantı tipi | Sipariş kodu | |||||
| RS-232C to RS-422/RS-485 signal converter. Mounts directly on serial port. | 9-pin D-sub to screw clamp terminals | CJ1W-CIF11 | |||||
| Controller link PCI board with support software | PCI, wired CLK | 3G8F7-CLK23-E | |||||
| Controller link PCI board with support software | PCI, HPCF connectors | 3G8F7-CLK13-E | |||||
| Controller link PCI board with support software | PCI, ST connectors | 3G8F7-CLK53-E | |||||
| Controller link repeater unit (wire to wire) | Screw - Screw | CS1W-RPT01 | |||||
| Controller link repeater unit (wire to HPCF fiber) | Screw - HPCF connector | CS1W-RPT02 | |||||
| Controller link repeater unit (wire to graded-index glass fiber) | Screw - ST connector | CS1W-RPT03 | |||||
| PROFIBUS DP to RS-422/RS-485 Serial Gateway. User-configurable, with Omron protocols built-in. | 9-pin D-sub to screw clamp terminals | PRT1-SCU11 | |||||
| PROFINET IO + ModBus/TCP to Modbus/RTU (RS-485) Gateway. | 3 × RJ45 to screw clamp terminals | EJ1N-HFU-ETN | |||||
