D4N LIMIT SWITCH
Plastik gövdeli limit switch
Plastik gövdede limit switchlerinin D4N serisi, güvenlik ve güvenlik dışı uygulamaların
her ikisi için de tüm standart mekanik konum algılama uygulamaları için ideal
switchtir.
• Doğrudan açılma mekanizması ve yetkili kurum onayı
• Çift yalıtıma sahip sert plastik gövde
• Geniş aktüatör yelpazesi
• M20 kablo yuvasına sahip M12 konnektörleri ya da terminal blok
Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Teknik Bilgiler
| İki kontaklı Switch’ler | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 1NC/1NO (kopma) | 2NC (kopma) | 1NC/1NO (yavaş) | 2NC (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||

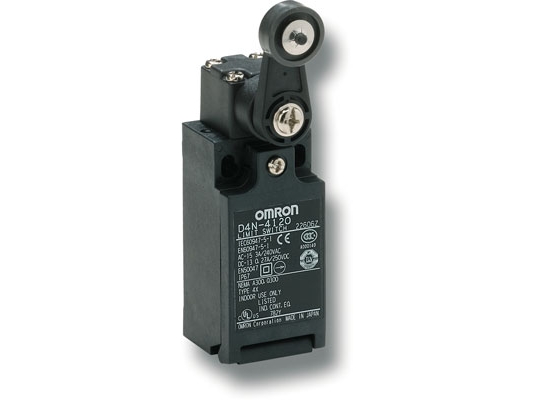

| *Makaralı Kol *Reçine Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1120 | ---> | D4N-1220 | ---> | D4N-1A20 | ---> | D4N-1B20 |
| G1/2 | D4N-2120 | D4N-2220 | D4N-2A20 | D4N-2B20 | ||||||
| M20 | D4N-4120 | D4N-4220 | D4N-4A20 | D4N-4B20 | ||||||
| M12 konnektör | D4N-9120 | D4N-9220 | D4N-9A20 | D4N-9B20 | ||||||
| *Makaralı Kol *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1122 | ---> | D4N-1222 | ---> | D4N-1A22 | ---> | D4N-1B22 |
| G1/2 | D4N-2122 | D4N-2222 | D4N-2A22 | D4N-2B22 | ||||||
| M20 | D4N-4122 | D4N-4222 | D4N-4A22 | D4N-4B22 | ||||||
| M12 konnektör | D4N-9122 | D4N-9222 | D4N-9A22 | D4N-9B22 | ||||||
| *Makaralı Kol *Metal Kol *Metal Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1125 | ---> | D4N-1225 | ---> | D4N-1A25 | ---> | D4N-1B25 |
| G1/2 | D4N-2125 | D4N-2225 | D4N-2A25 | D4N-2B25 | ||||||
| M20 | D4N-4125 | D4N-4225 | D4N-4A25 | D4N-4B25 | ||||||
| M12 konnektör | D4N-9125 | D4N-9225 | D4N-9A25 | D4N-9B25 | ||||||
| *Makaralı Kol *Metal Kol *Ürün Makarası |
1 kablo ağzı | Pg13.5 | ---> | D4N-1126 | ---> | D4N-1226 | ---> | D4N-1A26 | ---> | D4N-1B26 |
| G1/2 | D4N-2126 | D4N-2226 | D4N-2A26 | D4N-2B26 | ||||||
| M20 | D4N-4126 | D4N-4226 | D4N-4A26 | D4N-4B26 | ||||||
| M12 konnektör | D4N-9126 | D4N-9226 | D4N-9A26 | D4N-9B26 | ||||||

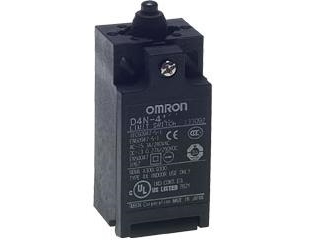

| *Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1131 | ---> | D4N-1231 | ---> | D4N-1A31 | ---> | D4N-1B31 |
| G1/2 | D4N-2131 | D4N-2231 | D4N-2A31 | D4N-2B31 | ||||||
| M20 | D4N-4131 | D4N-4231 | D4N-4A31 | D4N-4B31 | ||||||
| M12 konnektör | D4N-9131 | D4N-9231 | D4N-9A31 | D4N-9B31 | ||||||

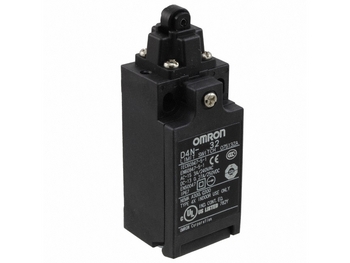

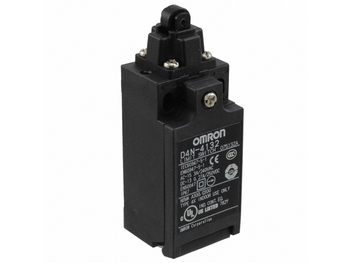

| *Makaralı Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1132 | ---> | D4N-1232 | ---> | D4N-1A32 | ---> | D4N-1B32 |
| G1/2 | D4N-2132 | D4N-2232 | D4N-2A32 | D4N-2B32 | ||||||
| M20 | D4N-4132 | D4N-4232 | D4N-4A32 | D4N-4B32 | ||||||
| M12 konnektör | D4N-9132 | D4N-9232 | D4N-9A32 | D4N-9B32 | ||||||

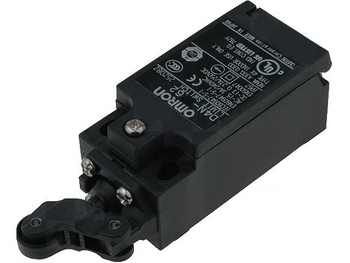

| *Tek-yön makara manivela kolu (yatay) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1162 | ---> | D4N-1262 | ---> | D4N-1A62 | ---> | D4N-1B62 |
| G1/2 | D4N-2162 | D4N-2262 | D4N-2A62 | D4N-2B62 | ||||||
| M20 | D4N-4162 | D4N-4262 | D4N-4A62 | D4N-4B62 | ||||||
| M12 konnektör | D4N-9162 | D4N-9262 | D4N-9A62 | D4N-9B62 | ||||||

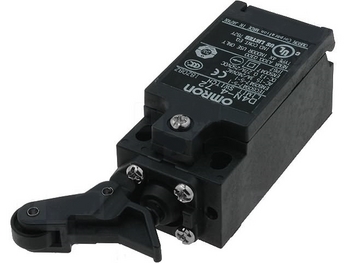

| *Tek-yön makara manivela kolu (dikey) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1172 | ---> | D4N-1272 | ---> | D4N-1A72 | ---> | D4N-1B72 |
| G1/2 | D4N-2172 | D4N-2272 | D4N-2A72 | D4N-2B72 | ||||||
| M20 | D4N-4172 | D4N-4272 | D4N-4A72 | D4N-4B72 | ||||||
| M12 konnektör | D4N-9172 | D4N-9272 | D4N-9A72 | D4N-9B72 | ||||||

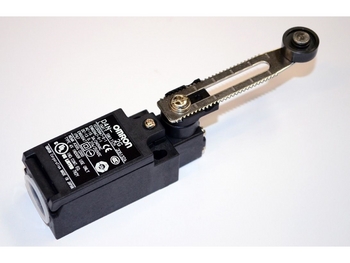

| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-112G | ---> | D4N-122G | ---> | D4N-1A2G | ---> | D4N-1B2G |
| G1/2 | D4N-212G | D4N-222G | D4N-2A2G | D4N-2B2G | ||||||
| M20 | D4N-412G | D4N-422G | D4N-4A2G | D4N-4B2G | ||||||
| M12 konnektör | D4N-912G | D4N-922G | D4N-9A2G | D4N-9B2G | ||||||

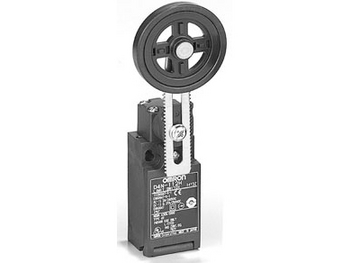

| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Kauçuk Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-112H | ---> | D4N-122H | ---> | D4N-1A2H | ---> | D4N-1B2H |
| G1/2 | D4N-212H | D4N-222H | D4N-2A2H | D4N-2B2H | ||||||
| M20 | D4N-412H | D4N-422H | D4N-4A2H | D4N-4B2H | ||||||
| M12 konnektör | D4N-912H | D4N-922H | D4N-9A2H | D4N-9B2H | ||||||
| Switch’ler Üç kontak ve MBB kontak ile | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 2NC/1NO (yavaş) | 3NC (yavaş) | 1NC/1NO MBB (yavaş) | 2NC/1NO MBB (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||
| *Makaralı Kol *Reçine Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C20 | ---> | D4N-1D20 | ---> | D4N-1E20 | ---> | D4N-1F20 |
| G1/2 | D4N-2C20 | D4N-2D20 | D4N-2E20 | D4N-2F20 | ||||||
| M20 | D4N-4C20 | D4N-4D20 | D4N-4E20 | D4N-4F20 | ||||||
| M12 konnektör | - | - | D4N-9E20 | - | ||||||
| *Makaralı Kol *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C22 | ---> | D4N-1D22 | ---> | D4N-1E22 | ---> | D4N-1F22 |
| G1/2 | D4N-2C22 | D4N-2D22 | D4N-2E22 | D4N-2F22 | ||||||
| M20 | D4N-4C22 | D4N-4D22 | D4N-4E22 | D4N-4F22 | ||||||
| M12 konnektör | - | - | D4N-9E22 | - | ||||||
| *Makaralı Kol *Metal Kol *Metal Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C25 | ---> | D4N-1D25 | ---> | D4N-1E25 | ---> | D4N-1F25 |
| G1/2 | D4N-2C25 | D4N-2D25 | D4N-2E25 | D4N-2F25 | ||||||
| M20 | D4N-4C25 | D4N-4D25 | D4N-4E25 | D4N-4F25 | ||||||
| M12 konnektör | - | - | D4N-9E25 | - | ||||||
| *Makaralı Kol *Metal Kol *Ürün Makarası |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C26 | ---> | D4N-1D26 | ---> | D4N-1E26 | ---> | D4N-1F26 |
| G1/2 | D4N-2C26 | D4N-2D26 | D4N-2E26 | D4N-2F26 | ||||||
| M20 | D4N-4C26 | D4N-4D26 | D4N-4E26 | D4N-4F26 | ||||||
| M12 konnektör | - | - | D4N-9E26 | - | ||||||
| *Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1C31 | ---> | D4N-1D31 | ---> | D4N-1E31 | ---> | D4N-1F31 |
| G1/2 | D4N-2C31 | D4N-2D31 | D4N-2E31 | D4N-2F31 | ||||||
| M20 | D4N-4C31 | D4N-4D31 | D4N-4E31 | D4N-4F31 | ||||||
| M12 konnektör | - | - | D4N-9E31 | - | ||||||
| *Makaralı Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1C32 | ---> | D4N-1D32 | ---> | D4N-1E32 | ---> | D4N-1F32 |
| G1/2 | D4N-2C32 | D4N-2D32 | D4N-2E32 | D4N-2F32 | ||||||
| M20 | D4N-4C32 | D4N-4D32 | D4N-4E32 | D4N-4F32 | ||||||
| M12 konnektör | - | - | D4N-9E32 | - | ||||||
| *Tek-yön makara manivela kolu (yatay) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C62 | ---> | D4N-1D62 | ---> | D4N-1E62 | ---> | D4N-1F62 |
| G1/2 | D4N-2C62 | D4N-2D62 | D4N-2E62 | D4N-2F62 | ||||||
| M20 | D4N-4C62 | D4N-4D62 | D4N-4E62 | D4N-4F62 | ||||||
| M12 konnektör | - | - | D4N-9E62 | - | ||||||
| *Tek-yön makara manivela kolu (dikey) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C72 | ---> | D4N-1D72 | ---> | D4N-1E72 | ---> | D4N-1F72 |
| G1/2 | D4N-2C72 | D4N-2D72 | D4N-2E72 | D4N-2F72 | ||||||
| M20 | D4N-4C72 | D4N-4D72 | D4N-4E72 | D4N-4F72 | ||||||
| M12 konnektör | - | - | D4N-9E72 | - | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C2G | ---> | D4N-1D2G | ---> | D4N-1E2G | ---> | D4N-1F2G |
| G1/2 | D4N-2C2G | D4N-2D2G | D4N-2E2G | D4N-2F2G | ||||||
| M20 | D4N-4C2G | D4N-4D2G | D4N-4E2G | D4N-4F2G | ||||||
| M12 konnektör | - | - | D4N-9E2G | - | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Kauçuk Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C2H | ---> | D4N-1D2H | ---> | D4N-1E2H | ---> | D4N-1F2H |
| G1/2 | D4N-2C2H | D4N-2D2H | D4N-2E2H | D4N-2F2H | ||||||
| M20 | D4N-4C2H | D4N-4D2H | D4N-4E2H | D4N-4F2H | ||||||
| M12 konnektör | - | - | D4N-9E2H | - | ||||||
| İki kontaklı genel amaçlı Switch’ler | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 1NC/1NO (kopma) | 2NC (kopma) | 1NC/1NO (yavaş) | 2NC (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | - | --- | - | --- | D4N-2ARE | --- | D4N-2BRE |
| M20 | - | - | D4N-4ARE | D4N-4BRE | ||||||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | - | --- | - | --- | D4N-2ALE | --- | D4N-2BLE |
| M20 | - | - | D4N-4ALE | D4N-4BLE | ||||||
| *Kedi Bıyığı | 1 kablo ağzı | G1/2 | --- | D4N-2180 | --- | D4N-2280 | --- | - | --- | D4N-2B80 |
| M20 | D4N-4180 | D4N-4280 | - | D4N-4B80 | ||||||
| *Plastik Çubuk | 1 kablo ağzı | G1/2 | --- | D4N-2187 | --- | D4N-2287 | --- | - | --- | D4N-2B87 |
| M20 | D4N-4187 | D4N-4287 | - | D4N-4B87 | ||||||
| Üç kontaklı ve MBB kontaklı genel amaç Switch’leri | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| Direkt açılış |
2NC/1NO (yavaş) |
Direkt açılış |
3NC (yavaş) | Direkt açılış |
1NC/1NO MBB (yavaş) |
Direkt açılış |
2NC/1NO MBB (yavaş) |
|||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | D4N-2CRE | --- | D4N-2DRE | --- | D4N-2ERE | --- | D4N-2FRE |
| M20 | D4N-4CRE | D4N-4DRE | D4N-4ERE | D4N-4FRE | ||||||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | D4N-2CLE | --- | D4N-2DLE | --- | D4N-2ELE | --- | D4N-2FLE |
| M20 | D4N-4CLE | D4N-4DLE | D4N-4ELE | D4N-4FLE | ||||||
| *Kedi Bıyığı | 1 kablo ağzı | G1/2 | --- | - | --- | D4N-2D80 | --- | - | --- | - |
| M20 | - | D4N-4D80 | - | - | ||||||
| *Plastik Çubuk | 1 kablo ağzı | G1/2 | --- | - | --- | D4N-2D87 | --- | - | --- | - |
| M20 | - | D4N-4D87 | - | - | ||||||
