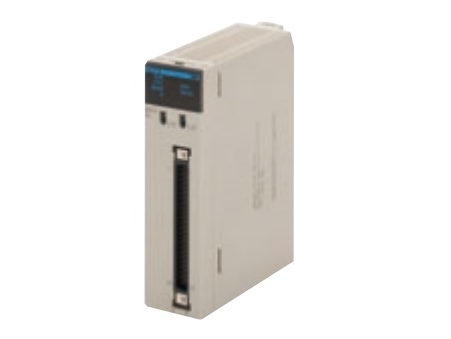

Omron CS1W-NC233
Omron CS1W-NC233 özellikleri
Ürün Fiyatı:
Stok Durumu: Stokta Var
Kanal/ Eksen : 2
Tip : Pozisyon kontrol ünitesi
Sinyal Tipi : Line driver
Ünite Sınıfı : Özel I/O ünitesi
Bağlantı Tipi : 1 x Fujitsu (40 nokta)
500 kpps puls çıkışları, orijin, limit switch, stop, kesme girişleri
» Omron CS Serisi Pozisyon/Hareket Kontrol Üniteleri tüm ürünleri
Teknik Bilgiler
Döküman
Resim
Video
Teknik Bilgiler
| Kanal/ Eksen | Tip | Sinyal tipi | Ünite sınıfı | Açıklamalar | Bağlantı tipi | Sipariş kodu | ||
| 2 | SSI girişleri | Senkron | Özel I/O ünitesi | Haberleşme hızı, kodlama tipi, veri uzunluğu, | M3 vida | CS1W-CTS21 | ||
| (mutlak pozisyon verisi) | seri protokol | vs. her bir kanal için ayarlanabilir | ||||||
| 2 dijital çıkış, NPN/PNP seçilebilir. | ||||||||
| 2 | 500 kHz Sayıcı | 24 V, 12 V, line driver | Özel I/O ünitesi | 4 konfigüre edilebilir dijital giriş + | 1 x Fujitsu (40 nokta) | CS1W-CT021 | ||
| 4 | 4 konfigüre edilebilir dijital çıkış Hedef değerler CPU’ya kesmeyi tetikler |
2 x Fujitsu (40 nokta) | CS1W-CT041 | |||||
| 1 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC113 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 2 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC213 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 4 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 2 x Fujitsu (40 nokta) | CS1W-NC413 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 1 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC133 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 2 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC233 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 4 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 2 x Fujitsu (40 nokta) | CS1W-NC433 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 2 | Hareket kontrol ünitesi | Analog | Özel I/O ünitesi | Otomatik yamuk ya da | Geçmeli konnektörler (3M) | CS1W-MC221-V1 | ||
| S-eğrisi hızlanma/yavaşlamalı kapalı döngü | ||||||||
| 4 | Hareket kontrol ünitesi | Analog | Özel I/O ünitesi | Otomatik yamuk ya da | Geçmeli konnektörler (3M) | CS1W-MC421-V1 | ||
| S-eğrisi hızlanma/yavaşlamalı kapalı döngü | ||||||||
| Tanım | Bağlantı tipi | Sipariş kodu | ||||||
| Genel amaçlı I/O terminal bloğu (40 x M3 vida) | MIL (40 nokta) | XW2D-40G6 | ||||||
| 40 noktalı Fujitsu konnektörlü I/O üniteleri için genel amaçlı I/O bağlantı kablosu Fujitsu konnektör ( _ _ _ = cm cinsinden uzunluk) | Fujitsu’dan (40 nokta) | XW2Z-_ _ _ B | ||||||
| MIL’e (40 nokta) | ||||||||
| Servo röle ünitesi 1-Eksen pozisyon kontrol ünitesi | – | XW2B-20J6-1B | ||||||
| Servo röle ünitesi 2-Eksen pozisyon kontrol ünitesi | – | XW2B-40J6-2B | ||||||
| Servo röle ünitesini CS1W-NC113 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A6 | ||||||
| Servo röle ünitesini CS1W-NC213/413 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A7 | ||||||
| Servo röle ünitesini CS1W-NC113 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A6 | ||||||
| Servo röle ünitesini CS1W-NC213/413 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A7 | ||||||
| Servo röle ünitesini CS1W-NC133 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A10 | ||||||
| Servo röle ünitesini CS1W-NC233/433 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A11 | ||||||
| Servo röle ünitesini CS1W-NC133 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A10 | ||||||
| Servo röle ünitesini CS1W-NC233/433 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A11 | ||||||
| Servo röle ünitesini Sigma-II servo sürücülere bağlayan kablo, kablo uzunluğu 1 m. | – | XW2Z-100J-B25 | ||||||
| Servo röle ünitesini SmartStep servo sürücüye bağlayan kablo, kablo uzunluğu 1 m. | – | XW2Z-100J-B29 | ||||||
