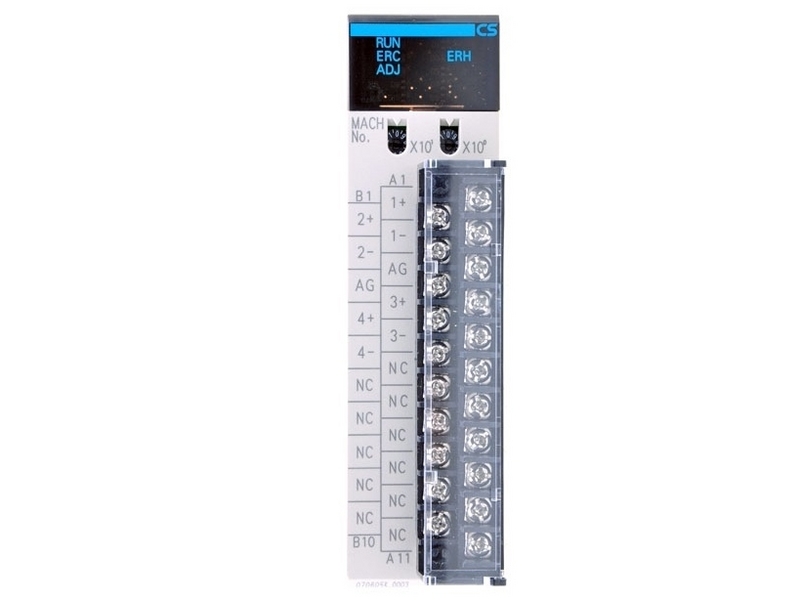

Omron CS1W-PTR02

Omron CS1W-PTR02 özellikleri

Ürün Fiyatı:

Stok Durumu: Stokta Var

Teklif İsteyiniz

Nokta Sayısı : 8

Tip : Güç dönüştürücü girişi

Aralıklar ,

-100 - 100 mV,
0 - 100 mV

Çözünürlük : 1/4.096

Hassasiyet : FS’nin % 0,2’si

Çevrim Süresi : 25 ms/nokta

Bağlantı Tipi : M3

Ani akım sınırlayıcı, yapılandırılabilir alarmlar, ortalama, vs.

» Omron CS Serisi Analog ve Proses I/O Üniteleri tüm ürünleri

Teknik Bilgiler

Döküman

Resim

Video

Teknik Bilgiler

Noktalar	Tip	Aralıklar	Çözünürlük	Hassasiyet*1	Dönüşüm Süre	Açıklamalar	Bağlantı Tipi	Sipariş Kodu
4	Analog giriş	0 - 5 V,	1/8.000	V: PV’nin % 0,2’ü	250 µs/nokta	Offset/kazanç ayarı, pik tutma,	M3	CS1W-AD041-V1
8 16	Analog giriş Analog giriş	0 - 10 V, -10 - 10 V, 1 - 5 V, 4 - 20 mA		I: PV’nin % 0,4’i PV’nin % 0,2’si		hareketli ortalama, alarmlar	M3 2 x MIL (34nokta)	CS1W-AD081-V1 CS1W-AD161
4	Analog çıkış	0 - 5 V,	1/4.000	V: PV’nin % 0,3’ü	1 ms/nokta	Offset / kazanç ayarı	M3	CS1W-DA041
		0 - 10 V,		I: PV’nin % 0,5’i
		-10 - 10 V,
		1 - 5 V,
		4 - 20 mA
8	Gerilim çıkışı	0 - 5 V,		PV’nin % 0,3’si		Offset/kazanç ayarı, çıkış tutma	M3	CS1W-DA08V
		0 - 10 V,
		-10 - 10 V,
		1 - 5 V
8	Akım çıkış	4 - 20 mA		PV’nin % 0,5’si			M3	CS1W-DA08C
4 + 4	Analog giriş + çıkış	0 - 5 V,	1/8.000	V giriş:PV’nin% 0,2’si	1 ms/nokta	Offset/kazanç ayarı, ölçekleme, pik	M3	CS1W-MAD44
		0 - 10 V,		I giriş:PV’nin% 0,4’ü		tutma, hareketli ortalama, alarmlar,
		-10 - 10 V,		çıkış:PV’nin % 0,3’ü		çıkış tutma
		1 - 5 V
		(4 - 20 mA giriş)
4	Proses girişi	4 - 20 mA,	1/64.000	PV’nin	5 ms/nokta	Yapılandırılabilir alarmlar, bakım	M3	CS1W-PDC11
		0 - 20 mA,		% 0,05’si		fonksiyonları, kullanıcı tanımlı ölçekle-
		0 - 10 V,				me, sıfır/ölçüm ayarlama, kare kök,
		-10 - 10 V,				toplam sayıcı.
		0 - 5 V,
		-5 - 5 V,
		1 - 5 V,
		1 - 1,25 V,
		-1,25 - 1,25 V
8	Proses girişi	-10 - 10 V,	1/16.000	PV’nin % 0,3’si	62,5 ms/nokta	Konfigüre edilebilir alarmlar, sıfır/ölçüm	M3	CS1W-PDC55
		0 - 5 V,				ayarlama, kare kök
		1 - 5 V,
		4 - 20 mA
4	Termokupl girişi	B, E, J, K, L, N, R, S, T,	1/64.000	PV’nin	5 ms/nokta	Yapılandırılabilir alarmlar (mutlak +	M3	CS1W-PTS11
		U, WRe5-26, PLII,		% 0,05’si		değişim oranı), pik tutma,
		-100 - 100 mV				bakım fonksiyonları
4	Dirençli termometre girişi	Pt50, Pt100 JPt100,	1/64.000	PV’nin	5 ms/nokta	Yapılandırılabilir alarmlar (mutlak +	M3	CS1W-PTS12
		Ni508.4		% 0,05’si		değişim oranı), pik tutma,
						bakım fonksiyonları
4	Termokupl girişi	B, J, K, L, R, S, T	0,1°C	PV’nin % 0,3’si	62,5 ms/nokta	4 tane konfigüre edilebilir alarm çıkışı	M3	CS1W-PTS51
4	Dirençli termometre girişi	Pt100, JPt100	0,1°C	PV’nin % 0,3’si	62,5 ms/nokta	4 tane konfigüre edilebilir alarm çıkışı	M3	CS1W-PTS52
8	Termokupl girişi	B, J, K, L, R,S, T	0,1°C	PV’nin % 0,3’si	31,2 ms/nokta	Kanal başına yapılandırılabilir alarmlar	M3	CS1W-PTS55
8	Dirençli termometre girişi	Pt100, JPt100	0,1°C	PV’nin % 0,3’si	31,2 ms/nokta	Kanal başına yapılandırılabilir alarmlar	M3	CS1W-PTS56
4	2 Kablo verici girişi	1 - 5 V,	1/4.096	FS’nin % 0,2’si	25 ms/nokta	Verici için dahili güç kaynağı, yapılandı-	M3	CS1W-PTW01
		4 - 20 mA				rılabilir alarmlar, kare kök,
						değişim hızı, vs.
8	Güç dönüştürücü girişi	-1 - 1 mA,	1/4.096	FS’nin % 0,2’si	25 ms/nokta	Ani akım sınırlayıcı, yapılandırılabilir	M3	CS1W-PTR01
		0 - 1 mA				alarmlar, ortalama, vs.
8	Güç dönüştürücü girişi	-100 - 100 mV,	1/4.096	FS’nin % 0,2’si	25 ms/nokta	Ani akım sınırlayıcı, yapılandırılabilir	M3	CS1W-PTR02
		0 - 100 mV				alarmlar, ortalama, vs.
4	Puls oran girişi	20.000 pps, voltaj,	1/32.000’e	–	25 ms/nokta	Ortalama, toplam sayıcı	M3	CS1W-PPS01
4	Puls oran girişi	açık kollektör, kontak	kadar	–	25 ms/nokta	Ortalama, toplam sayıcı	M3	CS1W-PPS01
