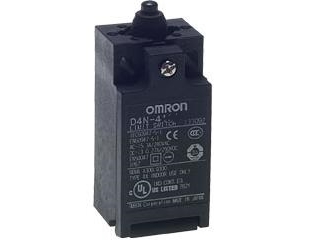

OMRON D4N-4A31
OMRON D4N-4A31 özellikleri
Ürün Fiyatı:
Stok Durumu: Stokta Var
- Pimli
- Bağlantı tipi M20
- 1 Normalde Kapalı / 1 Normalde Açık (Yavaş)
- Genel amaçlı Limit Switch
» Omron D4N LIMIT SWITCH tüm ürünleri
Teknik Bilgiler
Döküman
Resim
Video
Teknik Bilgiler
| İki kontaklı Switch’ler | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 1NC/1NO (kopma) | 2NC (kopma) | 1NC/1NO (yavaş) | 2NC (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||
| *Makaralı Kol *Reçine Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1120 | ---> | D4N-1220 | ---> | D4N-1A20 | ---> | D4N-1B20 |
| G1/2 | D4N-2120 | D4N-2220 | D4N-2A20 | D4N-2B20 | ||||||
| M20 | D4N-4120 | D4N-4220 | D4N-4A20 | D4N-4B20 | ||||||
| M12 konnektör | D4N-9120 | D4N-9220 | D4N-9A20 | D4N-9B20 | ||||||
| *Makaralı Kol *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1122 | ---> | D4N-1222 | ---> | D4N-1A22 | ---> | D4N-1B22 |
| G1/2 | D4N-2122 | D4N-2222 | D4N-2A22 | D4N-2B22 | ||||||
| M20 | D4N-4122 | D4N-4222 | D4N-4A22 | D4N-4B22 | ||||||
| M12 konnektör | D4N-9122 | D4N-9222 | D4N-9A22 | D4N-9B22 | ||||||
| *Makaralı Kol *Metal Kol *Metal Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1125 | ---> | D4N-1225 | ---> | D4N-1A25 | ---> | D4N-1B25 |
| G1/2 | D4N-2125 | D4N-2225 | D4N-2A25 | D4N-2B25 | ||||||
| M20 | D4N-4125 | D4N-4225 | D4N-4A25 | D4N-4B25 | ||||||
| M12 konnektör | D4N-9125 | D4N-9225 | D4N-9A25 | D4N-9B25 | ||||||
| *Makaralı Kol *Metal Kol *Ürün Makarası |
1 kablo ağzı | Pg13.5 | ---> | D4N-1126 | ---> | D4N-1226 | ---> | D4N-1A26 | ---> | D4N-1B26 |
| G1/2 | D4N-2126 | D4N-2226 | D4N-2A26 | D4N-2B26 | ||||||
| M20 | D4N-4126 | D4N-4226 | D4N-4A26 | D4N-4B26 | ||||||
| M12 konnektör | D4N-9126 | D4N-9226 | D4N-9A26 | D4N-9B26 | ||||||
| *Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1131 | ---> | D4N-1231 | ---> | D4N-1A31 | ---> | D4N-1B31 |
| G1/2 | D4N-2131 | D4N-2231 | D4N-2A31 | D4N-2B31 | ||||||
| M20 | D4N-4131 | D4N-4231 | D4N-4A31 | D4N-4B31 | ||||||
| M12 konnektör | D4N-9131 | D4N-9231 | D4N-9A31 | D4N-9B31 | ||||||
| *Makaralı Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1132 | ---> | D4N-1232 | ---> | D4N-1A32 | ---> | D4N-1B32 |
| G1/2 | D4N-2132 | D4N-2232 | D4N-2A32 | D4N-2B32 | ||||||
| M20 | D4N-4132 | D4N-4232 | D4N-4A32 | D4N-4B32 | ||||||
| M12 konnektör | D4N-9132 | D4N-9232 | D4N-9A32 | D4N-9B32 | ||||||
| *Tek-yön makara manivela kolu (yatay) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1162 | ---> | D4N-1262 | ---> | D4N-1A62 | ---> | D4N-1B62 |
| G1/2 | D4N-2162 | D4N-2262 | D4N-2A62 | D4N-2B62 | ||||||
| M20 | D4N-4162 | D4N-4262 | D4N-4A62 | D4N-4B62 | ||||||
| M12 konnektör | D4N-9162 | D4N-9262 | D4N-9A62 | D4N-9B62 | ||||||
| *Tek-yön makara manivela kolu (dikey) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1172 | ---> | D4N-1272 | ---> | D4N-1A72 | ---> | D4N-1B72 |
| G1/2 | D4N-2172 | D4N-2272 | D4N-2A72 | D4N-2B72 | ||||||
| M20 | D4N-4172 | D4N-4272 | D4N-4A72 | D4N-4B72 | ||||||
| M12 konnektör | D4N-9172 | D4N-9272 | D4N-9A72 | D4N-9B72 | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-112G | ---> | D4N-122G | ---> | D4N-1A2G | ---> | D4N-1B2G |
| G1/2 | D4N-212G | D4N-222G | D4N-2A2G | D4N-2B2G | ||||||
| M20 | D4N-412G | D4N-422G | D4N-4A2G | D4N-4B2G | ||||||
| M12 konnektör | D4N-912G | D4N-922G | D4N-9A2G | D4N-9B2G | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Kauçuk Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-112H | ---> | D4N-122H | ---> | D4N-1A2H | ---> | D4N-1B2H |
| G1/2 | D4N-212H | D4N-222H | D4N-2A2H | D4N-2B2H | ||||||
| M20 | D4N-412H | D4N-422H | D4N-4A2H | D4N-4B2H | ||||||
| M12 konnektör | D4N-912H | D4N-922H | D4N-9A2H | D4N-9B2H | ||||||
| Switch’ler Üç kontak ve MBB kontak ile | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 2NC/1NO (yavaş) | 3NC (yavaş) | 1NC/1NO MBB (yavaş) | 2NC/1NO MBB (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||
| *Makaralı Kol *Reçine Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C20 | ---> | D4N-1D20 | ---> | D4N-1E20 | ---> | D4N-1F20 |
| G1/2 | D4N-2C20 | D4N-2D20 | D4N-2E20 | D4N-2F20 | ||||||
| M20 | D4N-4C20 | D4N-4D20 | D4N-4E20 | D4N-4F20 | ||||||
| M12 konnektör | - | - | D4N-9E20 | - | ||||||
| *Makaralı Kol *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C22 | ---> | D4N-1D22 | ---> | D4N-1E22 | ---> | D4N-1F22 |
| G1/2 | D4N-2C22 | D4N-2D22 | D4N-2E22 | D4N-2F22 | ||||||
| M20 | D4N-4C22 | D4N-4D22 | D4N-4E22 | D4N-4F22 | ||||||
| M12 konnektör | - | - | D4N-9E22 | - | ||||||
| *Makaralı Kol *Metal Kol *Metal Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C25 | ---> | D4N-1D25 | ---> | D4N-1E25 | ---> | D4N-1F25 |
| G1/2 | D4N-2C25 | D4N-2D25 | D4N-2E25 | D4N-2F25 | ||||||
| M20 | D4N-4C25 | D4N-4D25 | D4N-4E25 | D4N-4F25 | ||||||
| M12 konnektör | - | - | D4N-9E25 | - | ||||||
| *Makaralı Kol *Metal Kol *Ürün Makarası |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C26 | ---> | D4N-1D26 | ---> | D4N-1E26 | ---> | D4N-1F26 |
| G1/2 | D4N-2C26 | D4N-2D26 | D4N-2E26 | D4N-2F26 | ||||||
| M20 | D4N-4C26 | D4N-4D26 | D4N-4E26 | D4N-4F26 | ||||||
| M12 konnektör | - | - | D4N-9E26 | - | ||||||
| *Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1C31 | ---> | D4N-1D31 | ---> | D4N-1E31 | ---> | D4N-1F31 |
| G1/2 | D4N-2C31 | D4N-2D31 | D4N-2E31 | D4N-2F31 | ||||||
| M20 | D4N-4C31 | D4N-4D31 | D4N-4E31 | D4N-4F31 | ||||||
| M12 konnektör | - | - | D4N-9E31 | - | ||||||
| *Makaralı Pimli | 1 kablo ağzı | Pg13.5 | ---> | D4N-1C32 | ---> | D4N-1D32 | ---> | D4N-1E32 | ---> | D4N-1F32 |
| G1/2 | D4N-2C32 | D4N-2D32 | D4N-2E32 | D4N-2F32 | ||||||
| M20 | D4N-4C32 | D4N-4D32 | D4N-4E32 | D4N-4F32 | ||||||
| M12 konnektör | - | - | D4N-9E32 | - | ||||||
| *Tek-yön makara manivela kolu (yatay) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C62 | ---> | D4N-1D62 | ---> | D4N-1E62 | ---> | D4N-1F62 |
| G1/2 | D4N-2C62 | D4N-2D62 | D4N-2E62 | D4N-2F62 | ||||||
| M20 | D4N-4C62 | D4N-4D62 | D4N-4E62 | D4N-4F62 | ||||||
| M12 konnektör | - | - | D4N-9E62 | - | ||||||
| *Tek-yön makara manivela kolu (dikey) |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C72 | ---> | D4N-1D72 | ---> | D4N-1E72 | ---> | D4N-1F72 |
| G1/2 | D4N-2C72 | D4N-2D72 | D4N-2E72 | D4N-2F72 | ||||||
| M20 | D4N-4C72 | D4N-4D72 | D4N-4E72 | D4N-4F72 | ||||||
| M12 konnektör | - | - | D4N-9E72 | - | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Reçine Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C2G | ---> | D4N-1D2G | ---> | D4N-1E2G | ---> | D4N-1F2G |
| G1/2 | D4N-2C2G | D4N-2D2G | D4N-2E2G | D4N-2F2G | ||||||
| M20 | D4N-4C2G | D4N-4D2G | D4N-4E2G | D4N-4F2G | ||||||
| M12 konnektör | - | - | D4N-9E2G | - | ||||||
| *Ayarlanabilir Makara Kolu *Kilit formlu *Metal Kol *Kauçuk Makara |
1 kablo ağzı | Pg13.5 | ---> | D4N-1C2H | ---> | D4N-1D2H | ---> | D4N-1E2H | ---> | D4N-1F2H |
| G1/2 | D4N-2C2H | D4N-2D2H | D4N-2E2H | D4N-2F2H | ||||||
| M20 | D4N-4C2H | D4N-4D2H | D4N-4E2H | D4N-4F2H | ||||||
| M12 konnektör | - | - | D4N-9E2H | - | ||||||
| İki kontaklı genel amaçlı Switch’ler | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| 1NC/1NO (kopma) | 2NC (kopma) | 1NC/1NO (yavaş) | 2NC (yavaş) | |||||||
| Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | Direkt açılış |
Model | |||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | - | --- | - | --- | D4N-2ARE | --- | D4N-2BRE |
| M20 | - | - | D4N-4ARE | D4N-4BRE | ||||||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | - | --- | - | --- | D4N-2ALE | --- | D4N-2BLE |
| M20 | - | - | D4N-4ALE | D4N-4BLE | ||||||
| *Kedi Bıyığı | 1 kablo ağzı | G1/2 | --- | D4N-2180 | --- | D4N-2280 | --- | - | --- | D4N-2B80 |
| M20 | D4N-4180 | D4N-4280 | - | D4N-4B80 | ||||||
| *Plastik Çubuk | 1 kablo ağzı | G1/2 | --- | D4N-2187 | --- | D4N-2287 | --- | - | --- | D4N-2B87 |
| M20 | D4N-4187 | D4N-4287 | - | D4N-4B87 | ||||||
| Üç kontaklı ve MBB kontaklı genel amaç Switch’leri | ||||||||||
| Aktuator | Kablo Yuvası Boyutu | Dahili Switch mekanizması | ||||||||
| Direkt açılış |
2NC/1NO (yavaş) |
Direkt açılış |
3NC (yavaş) | Direkt açılış |
1NC/1NO MBB (yavaş) |
Direkt açılış |
2NC/1NO MBB (yavaş) |
|||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | D4N-2CRE | --- | D4N-2DRE | --- | D4N-2ERE | --- | D4N-2FRE |
| M20 | D4N-4CRE | D4N-4DRE | D4N-4ERE | D4N-4FRE | ||||||
| Çatallı manivela kilidi (sağ çalışma) |
1 kablo ağzı | G1/2 | --- | D4N-2CLE | --- | D4N-2DLE | --- | D4N-2ELE | --- | D4N-2FLE |
| M20 | D4N-4CLE | D4N-4DLE | D4N-4ELE | D4N-4FLE | ||||||
| *Kedi Bıyığı | 1 kablo ağzı | G1/2 | --- | - | --- | D4N-2D80 | --- | - | --- | - |
| M20 | - | D4N-4D80 | - | - | ||||||
| *Plastik Çubuk | 1 kablo ağzı | G1/2 | --- | - | --- | D4N-2D87 | --- | - | --- | - |
| M20 | - | D4N-4D87 | - | - | ||||||
