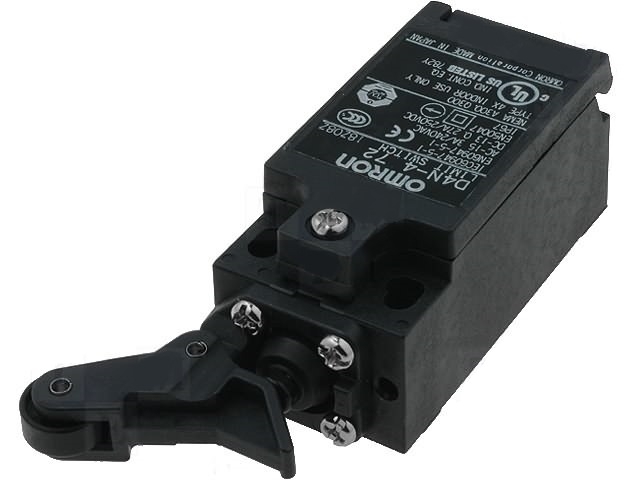

OMRON D4N-4A72

OMRON D4N-4A72 özellikleri

Ürün Fiyatı:

Stok Durumu: Stokta Var

Teklif İsteyiniz

Tek yönlü makaralı mil kollu (dikey)
Bağlantı tipi M20
1 Normalde Kapalı / 1 Normalde Açık (Yavaş)
Genel amaçlı Limit Switch

» Omron D4N LIMIT SWITCH tüm ürünleri

Teknik Bilgiler

Döküman

Resim

Video

Teknik Bilgiler

İki kontaklı Switch’ler
Aktuator	Kablo Yuvası Boyutu		Dahili Switch mekanizması
			1NC/1NO (kopma)		2NC (kopma)		1NC/1NO (yavaş)		2NC (yavaş)
			Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model
Makaralı Kol Reçine Kol *Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-1120	--->	D4N-1220	--->	D4N-1A20	--->	D4N-1B20
		G1/2		D4N-2120		D4N-2220		D4N-2A20		D4N-2B20
		M20		D4N-4120		D4N-4220		D4N-4A20		D4N-4B20
		M12 konnektör		D4N-9120		D4N-9220		D4N-9A20		D4N-9B20
Makaralı Kol Metal Kol *Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-1122	--->	D4N-1222	--->	D4N-1A22	--->	D4N-1B22
		G1/2		D4N-2122		D4N-2222		D4N-2A22		D4N-2B22
		M20		D4N-4122		D4N-4222		D4N-4A22		D4N-4B22
		M12 konnektör		D4N-9122		D4N-9222		D4N-9A22		D4N-9B22
Makaralı Kol Metal Kol *Metal Makara	1 kablo ağzı	Pg13.5	--->	D4N-1125	--->	D4N-1225	--->	D4N-1A25	--->	D4N-1B25
		G1/2		D4N-2125		D4N-2225		D4N-2A25		D4N-2B25
		M20		D4N-4125		D4N-4225		D4N-4A25		D4N-4B25
		M12 konnektör		D4N-9125		D4N-9225		D4N-9A25		D4N-9B25
Makaralı Kol Metal Kol *Ürün Makarası	1 kablo ağzı	Pg13.5	--->	D4N-1126	--->	D4N-1226	--->	D4N-1A26	--->	D4N-1B26
		G1/2		D4N-2126		D4N-2226		D4N-2A26		D4N-2B26
		M20		D4N-4126		D4N-4226		D4N-4A26		D4N-4B26
		M12 konnektör		D4N-9126		D4N-9226		D4N-9A26		D4N-9B26
*Pimli	1 kablo ağzı	Pg13.5	--->	D4N-1131	--->	D4N-1231	--->	D4N-1A31	--->	D4N-1B31
		G1/2		D4N-2131		D4N-2231		D4N-2A31		D4N-2B31
		M20		D4N-4131		D4N-4231		D4N-4A31		D4N-4B31
		M12 konnektör		D4N-9131		D4N-9231		D4N-9A31		D4N-9B31
*Makaralı Pimli	1 kablo ağzı	Pg13.5	--->	D4N-1132	--->	D4N-1232	--->	D4N-1A32	--->	D4N-1B32
		G1/2		D4N-2132		D4N-2232		D4N-2A32		D4N-2B32
		M20		D4N-4132		D4N-4232		D4N-4A32		D4N-4B32
		M12 konnektör		D4N-9132		D4N-9232		D4N-9A32		D4N-9B32
*Tek-yön makara manivela kolu (yatay)	1 kablo ağzı	Pg13.5	--->	D4N-1162	--->	D4N-1262	--->	D4N-1A62	--->	D4N-1B62
		G1/2		D4N-2162		D4N-2262		D4N-2A62		D4N-2B62
		M20		D4N-4162		D4N-4262		D4N-4A62		D4N-4B62
		M12 konnektör		D4N-9162		D4N-9262		D4N-9A62		D4N-9B62
*Tek-yön makara manivela kolu (dikey)	1 kablo ağzı	Pg13.5	--->	D4N-1172	--->	D4N-1272	--->	D4N-1A72	--->	D4N-1B72
		G1/2		D4N-2172		D4N-2272		D4N-2A72		D4N-2B72
		M20		D4N-4172		D4N-4272		D4N-4A72		D4N-4B72
		M12 konnektör		D4N-9172		D4N-9272		D4N-9A72		D4N-9B72
Ayarlanabilir Makara Kolu Kilit formlu Metal Kol Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-112G	--->	D4N-122G	--->	D4N-1A2G	--->	D4N-1B2G
		G1/2		D4N-212G		D4N-222G		D4N-2A2G		D4N-2B2G
		M20		D4N-412G		D4N-422G		D4N-4A2G		D4N-4B2G
		M12 konnektör		D4N-912G		D4N-922G		D4N-9A2G		D4N-9B2G
Ayarlanabilir Makara Kolu Kilit formlu Metal Kol Kauçuk Makara	1 kablo ağzı	Pg13.5	--->	D4N-112H	--->	D4N-122H	--->	D4N-1A2H	--->	D4N-1B2H
		G1/2		D4N-212H		D4N-222H		D4N-2A2H		D4N-2B2H
		M20		D4N-412H		D4N-422H		D4N-4A2H		D4N-4B2H
		M12 konnektör		D4N-912H		D4N-922H		D4N-9A2H		D4N-9B2H


Switch’ler Üç kontak ve MBB kontak ile
Aktuator	Kablo Yuvası Boyutu		Dahili Switch mekanizması
			2NC/1NO (yavaş)		3NC (yavaş)		1NC/1NO MBB (yavaş)		2NC/1NO MBB (yavaş)
			Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model
Makaralı Kol Reçine Kol *Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-1C20	--->	D4N-1D20	--->	D4N-1E20	--->	D4N-1F20
		G1/2		D4N-2C20		D4N-2D20		D4N-2E20		D4N-2F20
		M20		D4N-4C20		D4N-4D20		D4N-4E20		D4N-4F20
		M12 konnektör		-		-		D4N-9E20		-
Makaralı Kol Metal Kol *Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-1C22	--->	D4N-1D22	--->	D4N-1E22	--->	D4N-1F22
		G1/2		D4N-2C22		D4N-2D22		D4N-2E22		D4N-2F22
		M20		D4N-4C22		D4N-4D22		D4N-4E22		D4N-4F22
		M12 konnektör		-		-		D4N-9E22		-
Makaralı Kol Metal Kol *Metal Makara	1 kablo ağzı	Pg13.5	--->	D4N-1C25	--->	D4N-1D25	--->	D4N-1E25	--->	D4N-1F25
		G1/2		D4N-2C25		D4N-2D25		D4N-2E25		D4N-2F25
		M20		D4N-4C25		D4N-4D25		D4N-4E25		D4N-4F25
		M12 konnektör		-		-		D4N-9E25		-
Makaralı Kol Metal Kol *Ürün Makarası	1 kablo ağzı	Pg13.5	--->	D4N-1C26	--->	D4N-1D26	--->	D4N-1E26	--->	D4N-1F26
		G1/2		D4N-2C26		D4N-2D26		D4N-2E26		D4N-2F26
		M20		D4N-4C26		D4N-4D26		D4N-4E26		D4N-4F26
		M12 konnektör		-		-		D4N-9E26		-
*Pimli	1 kablo ağzı	Pg13.5	--->	D4N-1C31	--->	D4N-1D31	--->	D4N-1E31	--->	D4N-1F31
		G1/2		D4N-2C31		D4N-2D31		D4N-2E31		D4N-2F31
		M20		D4N-4C31		D4N-4D31		D4N-4E31		D4N-4F31
		M12 konnektör		-		-		D4N-9E31		-
*Makaralı Pimli	1 kablo ağzı	Pg13.5	--->	D4N-1C32	--->	D4N-1D32	--->	D4N-1E32	--->	D4N-1F32
		G1/2		D4N-2C32		D4N-2D32		D4N-2E32		D4N-2F32
		M20		D4N-4C32		D4N-4D32		D4N-4E32		D4N-4F32
		M12 konnektör		-		-		D4N-9E32		-
*Tek-yön makara manivela kolu (yatay)	1 kablo ağzı	Pg13.5	--->	D4N-1C62	--->	D4N-1D62	--->	D4N-1E62	--->	D4N-1F62
		G1/2		D4N-2C62		D4N-2D62		D4N-2E62		D4N-2F62
		M20		D4N-4C62		D4N-4D62		D4N-4E62		D4N-4F62
		M12 konnektör		-		-		D4N-9E62		-
*Tek-yön makara manivela kolu (dikey)	1 kablo ağzı	Pg13.5	--->	D4N-1C72	--->	D4N-1D72	--->	D4N-1E72	--->	D4N-1F72
		G1/2		D4N-2C72		D4N-2D72		D4N-2E72		D4N-2F72
		M20		D4N-4C72		D4N-4D72		D4N-4E72		D4N-4F72
		M12 konnektör		-		-		D4N-9E72		-
Ayarlanabilir Makara Kolu Kilit formlu Metal Kol Reçine Makara	1 kablo ağzı	Pg13.5	--->	D4N-1C2G	--->	D4N-1D2G	--->	D4N-1E2G	--->	D4N-1F2G
		G1/2		D4N-2C2G		D4N-2D2G		D4N-2E2G		D4N-2F2G
		M20		D4N-4C2G		D4N-4D2G		D4N-4E2G		D4N-4F2G
		M12 konnektör		-		-		D4N-9E2G		-
Ayarlanabilir Makara Kolu Kilit formlu Metal Kol Kauçuk Makara	1 kablo ağzı	Pg13.5	--->	D4N-1C2H	--->	D4N-1D2H	--->	D4N-1E2H	--->	D4N-1F2H
		G1/2		D4N-2C2H		D4N-2D2H		D4N-2E2H		D4N-2F2H
		M20		D4N-4C2H		D4N-4D2H		D4N-4E2H		D4N-4F2H
		M12 konnektör		-		-		D4N-9E2H		-


İki kontaklı genel amaçlı Switch’ler
Aktuator	Kablo Yuvası Boyutu		Dahili Switch mekanizması
			1NC/1NO (kopma)		2NC (kopma)		1NC/1NO (yavaş)		2NC (yavaş)
			Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model	Direkt açılış	Model
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	G1/2	---	-	---	-	---	D4N-2ARE	---	D4N-2BRE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	M20	---	-	---	-	---	D4N-4ARE	---	D4N-4BRE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	G1/2	---	-	---	-	---	D4N-2ALE	---	D4N-2BLE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	M20	---	-	---	-	---	D4N-4ALE	---	D4N-4BLE
*Kedi Bıyığı	1 kablo ağzı	G1/2	---	D4N-2180	---	D4N-2280	---	-	---	D4N-2B80
*Kedi Bıyığı	1 kablo ağzı	M20	---	D4N-4180	---	D4N-4280	---	-	---	D4N-4B80
*Plastik Çubuk	1 kablo ağzı	G1/2	---	D4N-2187	---	D4N-2287	---	-	---	D4N-2B87
*Plastik Çubuk	1 kablo ağzı	M20	---	D4N-4187	---	D4N-4287	---	-	---	D4N-4B87


Üç kontaklı ve MBB kontaklı genel amaç Switch’leri
Aktuator	Kablo Yuvası Boyutu		Dahili Switch mekanizması
Aktuator	Kablo Yuvası Boyutu		Direkt açılış	2NC/1NO (yavaş)	Direkt açılış	3NC (yavaş)	Direkt açılış	1NC/1NO MBB (yavaş)	Direkt açılış	2NC/1NO MBB (yavaş)
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	G1/2	---	D4N-2CRE	---	D4N-2DRE	---	D4N-2ERE	---	D4N-2FRE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	M20	---	D4N-4CRE	---	D4N-4DRE	---	D4N-4ERE	---	D4N-4FRE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	G1/2	---	D4N-2CLE	---	D4N-2DLE	---	D4N-2ELE	---	D4N-2FLE
Çatallı manivela kilidi (sağ çalışma)	1 kablo ağzı	M20	---	D4N-4CLE	---	D4N-4DLE	---	D4N-4ELE	---	D4N-4FLE
*Kedi Bıyığı	1 kablo ağzı	G1/2	---	-	---	D4N-2D80	---	-	---	-
*Kedi Bıyığı	1 kablo ağzı	M20	---	-	---	D4N-4D80	---	-	---	-
*Plastik Çubuk	1 kablo ağzı	G1/2	---	-	---	D4N-2D87	---	-	---	-
*Plastik Çubuk	1 kablo ağzı	M20	---	-	---	D4N-4D87	---	-	---	-

Döküman

D4N datasheet.pdf
