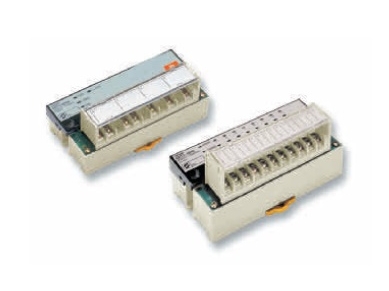

Omron SRT2 Kompakt I/O
CompoBus/S üzerinden hızlı ve kolay
Omron'un eşsiz CompoBus/S ağı makine otomasyonu için orijinal I/O veri yoludur.
Serbest topoloji ve uzun mesafe modunda 500 m’ye kadar veri yolu uzunluğu ile uzak
I/O sistemi olarak kullanılabilir. Yüksek hız modunda (100 m maks.) garanti edilen
milisaniye’den az döngü süresi onu verimli makine kontrolü için ideal kılar.
Master olarak kompakt CPM2C-S PLC ile birlikte kullanıldığında, makine kontrol
sisteminiz en küçük yere bile sığar.
• Kompakt boyutlu IP 20 muhafaza
• Hızlı döngü süresi; 256 I/O noktası için 1 ms’den daha az
• Kolay kurulum; yazılım gerekmez
• 4, 8 ve 16 nokta Dijital I/O seçeneği; transistör ve röle modelleri
• Veri on işlemeli ve alarm fonksiyonlu analog I/O
Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Döküman Bulunamadı
Teknik Bilgiler
| Ünite tipi | Özellikler | Boyut (mm) (Y x G x D) Açıklamalar | Sipariş kodu | ||
| 4 nokta PNP giriş ünitesi | Her nokta için 24 VDC, 6 mA | 48 x 80 x 50 | Kompakt IP 20 I/O | SRT2-ID04-1 | |
| 8 nokta PNP giriş ünitesi | Her nokta için 24 VDC, 6 mA | 48 x 80 x 50 | Kompakt IP 20 I/O | SRT2-ID08-1 | |

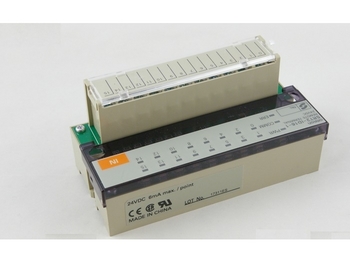

| 16 nokta PNP giriş ünitesi | Her nokta için 24 VDC, 6 mA | 48 x 105 x 50 | Kompakt IP 20 I/O | SRT2-ID16-1 | |

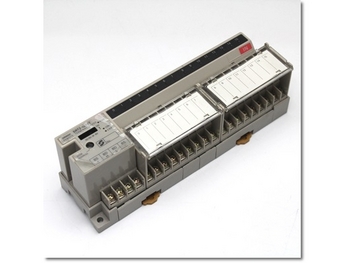

| 16 nokta PNP giriş ünitesi | Her nokta için 24 VDC, 6 mA | 50 x 180 x 59 | Doğrudan sensör kablolaması için 3 sıra bağlantı | SRT2-ID16T-1 | |
| 4 nokta PNP çıkış ünitesi | Her nokta için 24 VDC, 0,3 mA | 48 x 80 x 50 | Kompakt IP 20 I/O | SRT2-OD04-1 | |

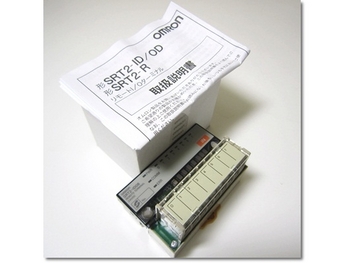

| 8 nokta PNP çıkış ünitesi | Her nokta için 24 VDC, 0,3 mA | 48 x 80 x 50 | Kompakt IP 20 I/O | SRT2-OD08-1 | |
| 16 nokta PNP çıkış ünitesi | Her nokta için 24 VDC, 0,3 mA | 48 x 105 x 50 | Kompakt IP 20 I/O | SRT2-OD16-1 | |
| 16 nokta PNP çıkış ünitesi | Her nokta için 24 VDC, 0,5 mA | 50 x 180 x 59 | Doğrudan sensör/aktüatör kablolaması için 3 sıra bağlantı | SRT2-OD16T-1 | |
| 8 nokta giriş + 8 nokta çıkış ünitesi (PNP) | Her nokta için 24VDC, 6 mA giriş, 0,3 A çıkış | 50 x 180 x 59 | Doğrudan aktüatör kablolaması için 3 sıra bağlantı | SRT2-MD16T-1 | |
| 8 nokta röle çıkış ünitesi | Her nokta için 3 A maks. | 50 x 100 x 50 | Kolay değiştirilen röleler ile | SRT2-ROC08 | |

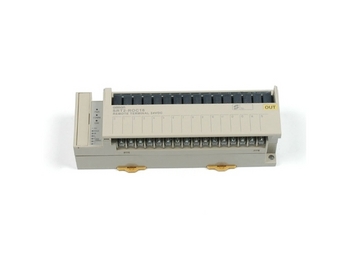

| 16 nokta röle çıkış ünitesi | Her nokta için 3 A maks. | 50 x 155 x 50 | Kolay değiştirilen röleler ile | SRT2-ROC16 | |
| 4-Channel analogue input unit | 0 ila 5 V, 1 ila 5 V, 0 ila 10 V, -10 ila 10 V, | 48 x 105 x 50 | 1/6.000 çözünürlük, 4 ms çevrim zamanı (4 giriş) | SRT2-AD04 | |
| 0 ila 20 mA, 4 ila 20 mA | |||||
| 2-Channel analogue output unit | 0 ila 5 V, 1 ila 5 V, 0 ila 10 V, -10 ila 10 V, | 48 x 105 x 50 | 1/6.000 çözünürlük, 2 ms çevrim zamanı (2 çıkış) | SRT2-DA02 | |
| 0 ila 20 mA, 4 ila 20 mA | |||||
| Tip Sipariş kodu | |||||
| Güç ve haberleşme için CompoBus/S 4 kablolu düz kablo (100 m) | SCA1-4F10 | ||||
| Düz kablo için CompoBus/S dal konnektörü (IDC) | SCN1-TH4 | ||||
| Düz kablo için CompoBus/S sonlandırma konnektörü (IDC) | SCN1-TH4T | ||||
| CompoBus/S sonlandırma bloğu (vidalı bağlantı) | SRS1-T | ||||
